Yleismittari kuuluu monen harrastajan ja ammattilaisen perustyökaluihin, mutta sopivan laitteen valinta ei ole aina yksinkertaista. Hinta, ominaisuudet, käyttömukavuus ja turvallisuus kulkevat harvoin käsi kädessä, ja valikoima on laaja aina edullisista perusmalleista monipuolisiin, ammattilaisille suunnattuihin mittareihin. Kun tarkoituksena on löytää paras yleismittari omaan käyttöön, on oleellista tunnistaa ne ominaisuudet, joista on oikeasti hyötyä – ja toisaalta osata ohittaa sellaiset lisätoiminnot, joista tulee vain turhaa monimutkaisuutta.
Moni tarvitsee yleismittaria satunnaisiin kodin sähkö- tai elektroniikkatöihin: patterien tarkistamiseen, jatkojohtojen testaamiseen, auton sähkövikojen selvittämiseen tai vaikkapa pienten elektroniikkaprojektien rakentamiseen. Toisille taas mittari on päivittäinen työkalu, jonka on toimittava luotettavasti vaihtelevissa olosuhteissa ja kestettävä kovempaakin käyttöä. Näiden kahden ääripään väliin mahtuu runsaasti erilaisia tarpeita ja käyttötapoja, mikä näkyy myös markkinoilla olevien mallien kirjossa.
Alapuolella tarkastellaan kolmea erilaista yleismittaria, jotka edustavat eri hintaluokkia ja käyttötarkoituksia.
1. Yleismittari Testboy 3000 – Paras yleismittari
Testboy 3000 on yleismittari, joka on suunniteltu sähköasennusten ja erilaisten mittaustehtävien peruskäyttöön niin työmailla kuin harrastetiloissa. Rakenne on mitoiltaan kompakti, 170 × 90 × 38 mm, ja kotelo on tehty kestämään toistuvaa käsittelyä ja kuljetusta. Laitteen muotoilu on tarkoituksella pelkistetty, jotta kytkimet, valinnat ja liitännät löytyvät helposti ilman turhaa selailua käyttöohjeesta.
Suuri taustavalaistu LCD-näyttö helpottaa lukemista hämärissäkin olosuhteissa, esimerkiksi keskuksilla tai konehuoneissa. Näytön vieressä olevat perustoiminnot on ryhmitelty loogisesti, ja Auto-toiminto huolehtii siitä, että lukemat esitetään tarkoituksenmukaisella määrällä desimaaleja ilman erillistä hienosäätöä. Käyttöä tukee myös sisäänrakennettu led-valaisin, joka auttaa kohteen valaisussa silloin, kun erillistä taskulamppua ei ole saatavilla.
Mittausalueet kattavat yleiset sähkötyössä tarvittavat arvot. DC- ja AC-jännitettä voi mitata aina 600 volttiin asti, ja DC- sekä AC-virran mittaus yltää 10 ampeeriin. Vastuksen mittausalue ulottuu 20 megaohmiin, mikä riittää useimpiin vianetsintä- ja tarkistustehtäviin. Perustoimintoihin kuuluvat myös dioditesteri ja jatkuvuustesteri, jossa on äänimerkki, joten johtojen ja liitosten tarkastus onnistuu ilman, että näyttöä tarvitsee seurata koko ajan.
Laite sisältää kontaktittoman jännitteenilmaisimen, joka tunnistaa AC-jännitteen 100–600 voltin alueella. Tämä mahdollistaa sen, että jännite voidaan havaita esimerkiksi johdon, pistorasian tai kytkimen pinnalta ilman suoraa kosketusta paljaisiin johtimiin. Toiminto sopii esimerkiksi nopeaan tarkistukseen siitä, onko piiri jännitteinen ennen varsinaisten mittausjohtojen käyttöä.
Turvallisuutta on huomioitu ylijännitesuojauksella ja mittaluokkien mitoituksella. Testboy 3000 on luokiteltu 600 V CAT IV -tasolle, mikä tarkoittaa, että se soveltuu mittauksiin rakennusten pääsyöttöjen ja jakelupisteiden läheisyydessä. Kontaktijohtojen suojaus on 1000 V CAT III ja 600 V CAT IV 10 ampeeriin saakka, mikä kertoo siitä, että mittaria ja sen johtoja voi käyttää monenlaisissa kohteissa tavanomaisten turvakäytäntöjen mukaisesti.
Käytännön työskentelyä helpottaa myös Hold-toiminto, jolla näytölle saatu mittaustulos voidaan jäädyttää esimerkiksi tilanteissa, joissa mittari on hankalassa asennossa tai näyttö ei näy suoraan. Yhdessä selkeän näytön, yksinkertaisen käyttöliittymän ja perusmittausten laajan alueen kanssa Testboy 3000 soveltuu laitteeksi, jolla voidaan hoitaa niin tarkistukset, vianetsintä kuin säännölliset mittaukset ilman monimutkaisia asetuksia.

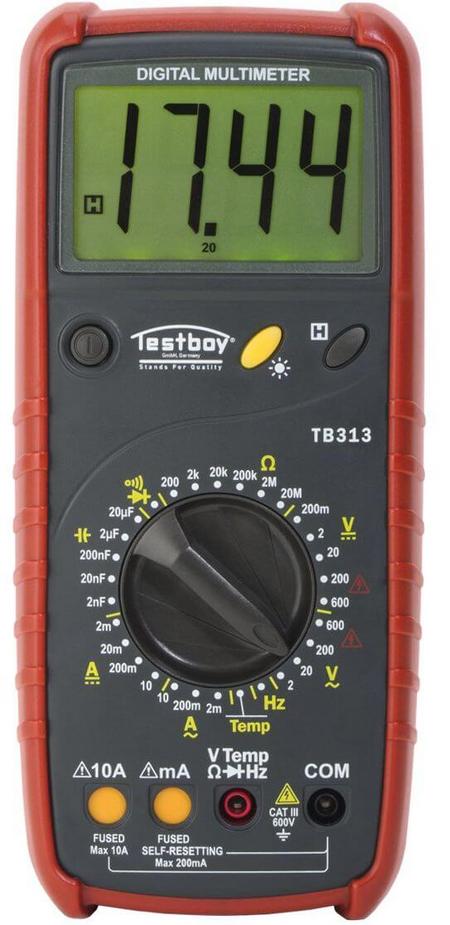

2. Yleismittari Testboy 313 – Hyvä yleismittari
Testboy 313 on digitaalinen yleismittari, joka on suunniteltu erityisesti ammattikäyttöä silmällä pitäen, mutta soveltuu myös tarkempaa mittaustietoa kaipaavalle harrastajalle. Laitteessa yhdistyvät useat sähkö- ja lämpömittauksiin tarvittavat perustoiminnot, joten se riittää monenlaisiin tarkistus- ja vianetsintätehtäviin ilman erillisiä lisälaitteita.
Mittarilla voidaan mitata tasajännitettä 200 millivoltista aina 600 volttiin saakka ja tasavirtaa 2 milliampeerista 10 ampeeriin. Vastaavat mittausalueet löytyvät myös vaihtojännitteelle ja vaihtovirralle, jolloin esimerkiksi verkkojännitteiden ja laitteiden virrankulutuksen seuraaminen onnistuu yhdellä työkalulla. Mittaustarkkuudet on ilmoitettu erikseen tasalle ja vaihdolle, mikä helpottaa käyttäjää arvioimaan, kuinka tarkkaan mittaustulokseen voi luottaa eri tilanteissa.
Sähköisten perussuureiden lisäksi Testboy 313 mittaa vastusta laajalla alueella 200 ohmista 20 megaohmiin. Laitteesta löytyy myös dioditestaus sekä jatkuvuustestaus äänimerkillä, mikä nopeuttaa vikojen etsintää esimerkiksi johdotuksista ja komponenteista. Näiden toimintojen ansiosta mittarilla voi tarkistaa sekä yksinkertaisia kytkentöjä että monimutkaisempia sähköasennuksia ilman, että jokaista liitosta tarvitsee tulkita pelkän näytön lukeman perusteella.
Testboy 313 tarjoaa myös lämpötilan mittauksen, mikä laajentaa sen käyttöä pelkistä sähkömittauksista esimerkiksi lämmitysjärjestelmien, moottoreiden tai muiden laitteiden lämpötilaseurantaan. Lämpötilan mittausalue ulottuu -20 celsiusasteesta aina tuhanteen asteeseen asti, joten mittaria voidaan käyttää hyvinkin erilaisissa olosuhteissa. Samassa laitteessa oleva kapasitanssin mittaus tekee siitä käyttökelpoisen myös elektroniikkakomponenttien, kuten kondensaattorien, tarkistamiseen.
Näytön osalta Testboy 313 on varustettu suurella taustavalaistulla LCD-näytöllä, jota on helppo lukea myös hämärissä olosuhteissa. Data Hold -toiminto mahdollistaa mittausarvon lukitsemisen näyttöön, mikä helpottaa tulosten kirjaamista tilanteissa, joissa mittaria ei voi pitää täysin paikallaan tai kun mittaus tehdään hankalassa asennossa. Näiden ominaisuuksien yhdistelmä tekee laitteen käytöstä rauhallisempaa ja vähentää virhelukemien riskiä.
Turvallisuuden kannalta mittari on suunniteltu siten, että tulojännite saa olla enintään 600 volttia sekä tasajännitteelle että vaihtojännitteelle. Ylijännitesuojausluokka on CAT III 600 V, mikä tarkoittaa, että mittari soveltuu käytettäväksi esimerkiksi kiinteiden asennusten mittauksissa tämän luokan rajoissa. Lisäksi laitteessa on mekaaninen suojatoiminto, joka estää mittajohtojen väärän kytkennän silloin, kun mitta-alue on valittu. Tämä vähentää sekä laitteen vaurioitumisen että mittaajan virheiden mahdollisuutta.
Fyysisiltä mitoiltaan Testboy 313 on noin 200 millimetriä pitkä, 89 millimetriä leveä ja 38 millimetriä paksu. Painoa on noin 380 grammaa, joten laite on tukevan tuntuinen, mutta silti helposti mukana kuljetettava. Koko ja paino asettuvat kokoluokkaan, jossa mittari mahtuu työkalulaukkuun tai reppuun ilman ongelmia, mutta on riittävän jämäkkä pysyäkseen hyvin kädessä myös pidempien mittausten aikana.
Kokonaisuutena Testboy 313 tarjoaa laajan valikoiman mittaustoimintoja yhdessä laitteessa. Se on suunnattu käyttäjälle, joka tarvitsee luotettavan yleismittarin esimerkiksi sähköasennusten, huoltotöiden tai erilaisten teknisten mittausten yhteydessä. Monipuoliset mittausalueet, lämpötila- ja kapasitanssimittaus sekä turvallisuutta tukevat ratkaisut tekevät siitä mittarin, jota voidaan käyttää monessa eri ympäristössä ja työtehtävässä ilman tarvetta erillisille lisämittareille.
3. Fluke 175 Yleismittari – Tehokas yleismittari
Fluke 175 yleismittari on tarkoitettu sähköisten vikojen etsimiseen tilanteissa, joissa tarvitaan luotettavaa perustason mittausta. Laite soveltuu sähkön, sähkömekaniikan sekä lämmitys- ja ilmastointijärjestelmien vianhakuun, joten sama mittari voi olla käytössä erilaisissa kohteissa aina kodin asennuksista teknisiin tiloihin. Rakenne on suunniteltu sietämään normaalia työmaakäyttöä, ja laite istuu käteen niin, että sitä voi käyttää sekä pöydällä että kädessä pidettynä.
Mittarin suuri näyttö helpottaa arvojen lukemista tilanteissa, joissa työskentelyasento ei ole ihanteellinen tai valaistus on heikko. Näytöltä on mahdollista seurata lukemia rauhassa ilman, että katse joutuu hakeutumaan liian lähelle laitetta. Mittaustulosten seuraaminen on näin selkeämpää myös silloin, kun ympärillä on muuta toimintaa tai kun mittauksia tehdään useista pisteistä peräkkäin.
Käyttö on pidetty mahdollisimman suoraviivaisena, jotta perustoiminnot löytyvät nopeasti ilman monimutkaisia valikoita. Tämä tukee erityisesti tilanteita, joissa vian paikallistaminen on tehtävä ripeästi, eikä aikaa ole laitteen asetusten etsimiseen. Fluke 175 toimii tällöin työkaluna, jonka käyttölogiikka on helppo omaksua ja joka soveltuu sekä satunnaiseen mittaamiseen että toistuvaan, päivittäiseen käyttöön.
Laitetta voidaan hyödyntää esimerkiksi sähkösyötön tarkistamiseen, komponenttien toiminnan arviointiin sekä lämmitys- ja ilmastointilaitteiden sähköisten arvojen seuraamiseen. Kun eri järjestelmien perusparametrit ovat mitattavissa samalla yleismittarilla, vianhaku helpottuu ja eri kohteiden vertailu käy sujuvammin. Näin Fluke 175 muodostaa käytännöllisen osan sähkö- ja LVI-työssä tarvittavaa mittauskalustoa.
Paras yleismittari ostajan opas
Yleismittari on yksi tärkeimmistä työkaluista sekä ammattilaiselle että harrastajalle, joka tekee sähkö- tai elektroniikkatöitä. Sen avulla voidaan mitata jännitettä, virtaa ja resistanssia, mutta monissa malleissa on lisäksi lukuisia lisätoimintoja, jotka helpottavat vianetsintää ja asennustöitä. Sopivan yleismittarin valinta ei kuitenkaan ole aina yksinkertaista, sillä ominaisuuksien, hintojen ja laatueron kirjo on laaja. Tässä oppaassa tarkastellaan, mitä asioita kannattaa pohtia ennen ostopäätöstä ja millainen mittari soveltuu erilaisiin käyttötarkoituksiin.
Mitä yleismittarilla mitataan
Yleismittarin perustoimintoihin kuuluu yleensä jännitteen, virran ja resistanssin mittaus. Jännitteen mittausalueet kattavat tyypillisesti sekä tasajännitteen että vaihtojännitteen, mikä on tärkeää, sillä esimerkiksi akkujen ja paristojen mittaus edellyttää tasajännitealueen käyttöä, kun taas kodin pistorasioiden tarkistaminen tehdään vaihtojännitealueella.
Virran mittaus puolestaan kertoo, kuinka paljon sähkövirtaa piirissä kulkee, ja se on oleellinen tieto esimerkiksi sulakkeiden mitoituksen ja laitteiden virrankulutuksen arvioinnissa. Resistanssin mittauksella voidaan tarkistaa esimerkiksi johtimien jatkuvuus sekä etsiä katkenneita johtoja tai viallisia komponentteja. Monissa nykyaikaisissa yleismittareissa on lisäksi jatkuvuustesti äänimerkillä, joka helpottaa ja nopeuttaa asennustöitä.
Analoginen vai digitaalinen yleismittari
Analogiset yleismittarit perustuvat neulalla varustettuun mittaritauluun, jossa mittaustulos luetaan asteikolta. Ne tarjoavat edelleen joillekin käyttäjille etuja, kuten sujuvan neulan liikkeen ansiosta paremman käsityksen nopeasti vaihtelevista arvoista. Toisaalta analogiset mittarit vaativat usein enemmän tarkkuutta tuloksen lukemisessa, ja väärän asteikon lukeminen voi aiheuttaa virheitä.
Digitaaliset yleismittarit ovat nykyään selvästi yleisempiä. Niiden näyttö esittää lukeman suoraan numeroina, mikä vähentää tulkintavirheiden riskiä ja nopeuttaa käyttöä. Digitaaliset mallit tarjoavat usein myös lisätoimintoja, kuten automaattisen aluevalinnan, taustavalon ja datan tallennuksen. Useimmille käyttäjille digitaalinen yleismittari on käytännöllisin vaihtoehto, kun taas analoginen voi kiinnostaa erityisesti niitä, jotka arvostavat perinteistä tekniikkaa tai tarvitsevat neulan liikettä havainnollistamaan signaalin vaihtelua.
Mittausalueet ja tarkkuus
Yleismittaria valittaessa on syytä kiinnittää huomiota mittausalueisiin ja laitteen tarkkuuteen. Mittausalue kertoo, millaisia jännitteitä, virtoja ja resistansseja laitteella voidaan mitata turvallisesti ja luotettavasti. Jos käyttö painottuu kodin pieniin sähkötöihin ja elektroniikkaharrastuksiin, riittää usein mittari, joka kattaa muutamien satojen voltin jännitealueen ja muutamien ampeerien virta-alueen.
Teollisuuskäytössä tai ajoneuvojen sähköjärjestelmissä tarvitaan usein laajempia alueita ja parempaa tarkkuutta. Tarkkuus ilmoitetaan usein prosentteina lukemasta ja lisädigiteistä. Mitä pienempi prosenttiluku, sitä tarkempi mittari on. Käytännön tasolla tämä tarkoittaa sitä, että esimerkiksi pienten jännite-erojen tai tarkkojen komponenttiarvojen mittaaminen onnistuu luotettavammin korkealaatuisella mittarilla. Kotikäytössä äärimmäinen tarkkuus ei aina ole välttämätöntä, mutta epätarkka laite voi johtaa turhaan ihmettelyyn, jos mittaustulokset heittelevät tai eivät vastaa odotuksia.
Turvallisuus ja mittarin luokitus
Sähkötöissä turvallisuus on aina etusijalla, ja tämä koskee myös yleismittarin valintaa. Eri mittarit luokitellaan usein niin sanotun CAT-luokituksen mukaan, joka kertoo, millaisiin sähköympäristöihin laite on tarkoitettu. CAT II sopii yleensä pienemmille laitteille ja kodinkoneille, kun taas CAT III on suunnattu jakokeskusten ja kiinteistöjen sähköasennusten mittauksiin. CAT IV on vaativin luokitus, joka liittyy esimerkiksi pääkeskusten ja ulkoisten syöttöjen mittauksiin.
Mitä korkeampi luokitus, sitä paremmin mittari kestää mahdollisia ylijännitetilanteita ja transientteja. Lisäksi kannattaa tarkistaa, millaisille jännitetasoille mittari on sertifioitu. Laadukkaissa malleissa on usein myös sulakkeilla suojatut virtamittausliitännät, jotka estävät vakavammat vauriot väärien kytkentöjen yhteydessä. Kotikäyttäjän kannalta tällaiset varotoimet voivat tuntua liioitelluilta, mutta ne voivat estää sekä laitteen rikkoutumisen että käyttäjän loukkaantumisen.
Lisätoiminnot ja niiden merkitys
Monet yleismittarit tarjoavat nykyään perusmittausten lisäksi laajan valikoiman lisätoimintoja. Näihin voi kuulua esimerkiksi kapasitanssin mittaus, lämpötilamittaus, taajuusmittaus, dioditesti ja transistorien testaus. Osa toiminnoista on hyödyllisiä sähkö- ja elektroniikkaharrastajille, jotka rakentavat ja korjaavat laitteita, kun taas osa on suunnattu enemmän ammattilaisille.
Kapasitanssin mittaus helpottaa kondensaattorien tarkistamista ja lämpötilamittaus voi olla hyödyllinen esimerkiksi lämmitysjärjestelmien tai elektroniikan lämpenemisen seurannassa. Taajuusmittaus on tarpeen esimerkiksi signaalien tai vaihtosuuntaajien tarkistamisessa. On kuitenkin hyvä pohtia, tulevatko lisätoiminnot oikeasti käyttöön, vai riittävätkö perusmittaukset. Jokainen lisäominaisuus nostaa yleensä hintaa, eikä ole aina järkevää maksaa toiminnoista, joita ei tarvitse.
Automaattinen vai manuaalinen aluevalinta
Yleismittarit voidaan jakaa karkeasti kahteen ryhmään mittausalueen valinnan perusteella. Manuaalisessa mallissa käyttäjä valitsee itse sopivan alueen ennen mittausta, esimerkiksi 20 V tai 200 V jänniteasteikon. Tämä antaa kokeneelle käyttäjälle hallinnan ja voi nopeuttaa mittausta, jos tietää valmiiksi, millä alueella tulos suunnilleen liikkuu.
Toisaalta väärä aluevalinta voi johtaa ylikuormitukseen tai lukeman näyttämättä jäämiseen. Automaattisesti alueen valitseva mittari tunnistaa mitattavan suureen tason ja asettaa sopivan asteikon itse. Tämä tekee käytöstä helppoa etenkin harvemmin mittaaville, sillä väärän alueen valinnan riski poistuu. Automaattinen aluevalinta saattaa joissakin tilanteissa tehdä mittauksesta hieman hitaamman, mutta useimmille käyttäjille sen tuoma helppous ja varmuus on selkeä etu.
Rakenne, kestävyys ja käytettävyys
Fyysinen rakenne vaikuttaa yleismittarin käyttöikään ja käyttömukavuuteen. Tukeva kotelo, kuminen suojakuori ja selkeä näyttö ovat asioita, jotka helpottavat arkea. Jos mittaria käytetään työmaalla tai muissa vaativissa olosuhteissa, kannattaa kiinnittää huomiota tärinän, pölyn ja kosteuden kestoon. Myös mittapään laatu ja johdon joustavuus ovat olennaisia tekijöitä, sillä kuluneet tai jäykät johdot voivat hankaloittaa mittausta tai jopa aiheuttaa vaaratilanteita.
Ergonomia näkyy myös siinä, miten helposti valitsinkytkintä voi käyttää yhdellä kädellä ja miten selkeästi eri mittaustoiminnot on merkitty. Taustavalaistu näyttö on hyödyllinen hämärissä olosuhteissa ja jalusta tai ripustusmahdollisuus vapauttaa kädet mittauksen aikana. Kun mittaria valitsee, kannattaa miettiä, missä ympäristöissä sitä todennäköisimmin käyttää ja millaiset ominaisuudet tukevat omaa työskentelytapaa.
Hinta ja laatu suhteessa käyttötarpeeseen
Yleismittareiden hinnat vaihtelevat edullisista perusmalleista huomattavasti kalliimpiin ammattikäyttöön tarkoitettuihin laitteisiin. Halvimmat mallit voivat riittää satunnaiseen käyttöön, kuten paristojen tarkistamiseen tai yksinkertaisten kytkentöjen testaamiseen. Ne eivät kuitenkaan välttämättä tarjoa samaa tarkkuutta, kestävyyttä tai turvallisuustasoa kuin paremmin varustellut laitteet. Jos mittaria käytetään säännöllisesti työssä tai harrastuksessa, voi olla perusteltua panostaa laadukkaampaan malliin, joka kestää käyttöä vuosia ja tarjoaa luotettavia tuloksia.
Ostajan kannattaa arvioida, kuinka usein mittaria aikoo käyttää ja millaisia kohteita mitata. Liian halpa laite voi johtaa nopeaan vaihtotarpeeseen, kun taas hieman kalliimpi mutta laadukkaampi mittari voi pitkällä aikavälillä tulla edullisemmaksi. On myös hyvä huomioida, että samat periaatteet pätevät moniin muihinkin työkaluisiin, kuten esimerkiksi tähän liittyvässä artikkelissa osoitetaan sivulla paras hydrauliprassi.
Kenelle yksinkertainen perusmittari riittää
Kaikki eivät tarvitse monipuolista ja teknisesti kehittynyttä yleismittaria. Monelle kotikäyttäjälle riittää laite, jolla voi mitata jännitteen pistorasiasta, tarkistaa pariston kunnon ja testata, onko johdin katki vai ehjä. Tällöin yksinkertainen digitaalinen mittari, jossa on selkeä näyttö ja perusmittaustoiminnot, on usein järkevin valinta. Tärkeintä on, että laite on helppokäyttöinen eikä pakota opiskelemaan laajaa valikoimaa erikoistoimintoja, joille ei ole todellista tarvetta. Turvallisuusluokituksesta ei kuitenkaan kannata tinkiä, vaikka käyttö olisi satunnaista. Perusmittarin kohdalla on myös hyödyllistä, jos mukana tulee selkeä käyttöohje, joka opastaa perusmittauksiin vaihe vaiheelta. Näin mittarin käyttöön liittyvät epävarmuudet vähenevät ja laitetta tulee todennäköisemmin käytettyä oikein.
Ammattilaisen ja harrastajan vaatimukset
Ammattilaiselle yleismittari on päivittäinen työkalu, jonka luotettavuus ja monipuolisuus korostuvat. Sähköasentaja saattaa tarvita mittaria, joka soveltuu jakokeskusten mittauksiin, kestää vaativia olosuhteita ja tarjoaa kattavat turvallisuusominaisuudet. Tällöin CAT III tai CAT IV -luokitus, laadukkaat mittajohdot ja tarkat mittausalueet ovat olennaisia. Myös lisätoiminnot, kuten taajuusmittaus, lämpötilamittaus ja mahdollisuus tallentaa mittaustuloksia, voivat olla hyödyllisiä. Elektroniikkaharrastaja puolestaan voi arvostaa erityisesti tarkkaa jännite- ja resistanssimittausta, kapasitanssitoimintoa ja dioditestiä. Lisäksi joillekin käyttäjille on tärkeää, että mittari liitetään tietokoneeseen tai muuhun laitteeseen mittaustulosten analysoimiseksi. Ammattilaisen tai aktiivisen harrastajan kannalta yleismittari on investointi, joka vaikuttaa työn sujuvuuteen, joten pelkkä halpa hinta ei ole ratkaiseva kriteeri.
Yleismittarin käyttöön liittyvät perusperiaatteet
Vaikka tämä opas keskittyy pääasiassa yleismittarin valintaan, on hyödyllistä kerrata lyhyesti myös muutama perusperiaate käyttöön liittyen. Ennen mittausta on tärkeää varmistaa, että mittari on asetettu oikeaan toimintotilaan ja mittausalueeseen. Esimerkiksi virtaa mitattaessa mittapää täytyy usein kytkeä eri liitäntään kuin jännitettä mitattaessa. Jos tämä unohtuu, seurauksena voi olla sulakkeen palaminen tai laitteen vaurioituminen. Jännitteen mittauksessa mittari kytketään rinnan mitattavan kohteen kanssa, kun taas virran mittauksessa mittaus tehdään sarjaan kytkemällä. Resistanssia ja jatkuvuutta mitattaessa on yleensä varmistettava, että virtapiiri on jännitteetön, jotta mittari ei mittaa väärin tai vahingoitu. Perusasioiden huolellinen noudattaminen lisää mittausten luotettavuutta ja pidentää laitteen käyttöikää.
Sopivan yleismittarin valinta riippuu pitkälti käyttäjän omista tarpeista, käyttökohteista ja budjetista. Kotikäyttäjälle riittää usein helppokäyttöinen digitaalinen malli, jossa on perusmittaustoiminnot ja kohtuullinen tarkkuus. Ammattilainen tai aktiivinen harrastaja hyötyy laajemmista mittausalueista, paremmasta turvallisuusluokituksesta ja erilaisista lisätoiminnoista. Riippumatta siitä, mihin käyttöön mittari hankitaan, kannattaa kiinnittää huomiota turvallisuusominaisuuksiin, rakenteen kestävyyteen ja mittarin selkeyteen. Kun nämä tekijät on punnittu rauhassa, yleismittarista tulee luotettava työkalu, jota voi käyttää vuosia erilaisissa mittaustilanteissa. Näin myös mittaustuloksiin voi luottaa, ja sähkö- sekä elektroniikkatyöt sujuvat turvallisemmin ja tehokkaammin.
Usein kysytyt kysymykset yleismittarista
Mikä on yleismittari ja mihin sitä käytetään?
Yleismittari on mittalaite, jolla voidaan mitata useita erilaisia sähköisiä suureita, kuten jännitettä, virtaa ja resistanssia. Samaa laitetta voi käyttää sekä kodin pienissä sähkötöissä että harrastuksissa, esimerkiksi elektroniikan rakentamisessa tai auton sähkövikojen selvittämisessä. Yleismittari auttaa hahmottamaan, kulkeeko virtapiirissä sähkö niin kuin on tarkoitus ja ovatko komponentit kunnossa. Monelle se on ensimmäinen työkalu, jonka avulla sähköstä tulee konkreettisempaa ja helpommin ymmärrettävää.
Miten yleismittarin perustoiminnot eroavat toisistaan?
Yleismittarissa on yleensä kolme perustoimintoa, jotka toistuvat mallista riippumatta. Jännitemittauksessa selvitetään kahden pisteen välinen potentiaaliero, ja sitä käytetään esimerkiksi pistorasian tai pariston tarkistamiseen. Virran mittauksessa tutkitaan, kuinka paljon sähköä kulkee piirin läpi tietyssä kohdassa, mikä auttaa havaitsemaan esimerkiksi liiallisen kuormituksen. Resistanssin mittaus kertoo, kuinka suuri vastus on komponentilla tai johdolla, ja sen avulla voi arvioida, onko osa ehjä vai vaurioitunut. Nämä kolme mittaustapaa muodostavat pohjan, jonka varaan tarkemmat mittaukset rakentuvat.
Mitä eroa on analogisella ja digitaalisella yleismittarilla?
Analogisessa yleismittarissa tulos näkyy neulan liikkeenä asteikolla, kun taas digitaalisessa mittarissa lukema esitetään numeronäytöllä. Analoginen malli antaa usein hyvän yleiskuvan vaihtuvista arvoista, koska neulan liike paljastaa muutokset selkeästi. Digitaalinen yleismittari tarjoaa puolestaan tarkan ja helposti luettavan lukeman, mikä helpottaa esimerkiksi pienten jännite-erojen havaitsemista. Nykyisin suurin osa harrastajien ja ammattilaisten käyttämistä laitteista on digitaalisia, mutta joissain tilanteissa analogisen mittarin jatkuva liike voi edelleen olla hyödyksi.
Miten yleismittari kytketään turvallisesti mittauksia varten?
Yleismittarin turvallinen käyttö alkaa siitä, että mittausalue ja toiminto valitaan ennen kuin kärjet koskettavat mitattavaa kohdetta. Mittajohdot asetetaan oikeisiin liittimiin, ja virran mittauksessa on tarkistettava, että johto on liitetty nimenomaan virralle varattuun paikkaan. Jännitemittauksessa mittari kytketään mitattavan kohteen rinnalle, jolloin virtapiiri ei katkea. Virran mittauksessa laite asetetaan sarjaan piirin kanssa, jotta kulkeva virta kulkee mittarin läpi. Kun nämä perusasiat hallitsee, mittaaminen sujuu rauhallisesti ja ilman turhia riskejä.
Miten jännitettä mitataan yleismittarilla käytännössä?
Jännitteen mittaus alkaa sopivan mittausalueen valinnalla, joka asetetaan hieman arvioitua arvoa suuremmaksi. Punainen mittapää liitetään yleensä plusnapaan tai jännitteiseen johtimeen, musta maadoitukseen tai miinusnapaan. Kun kärjet koskettavat mitattavia pisteitä, näyttöön ilmestyy arvo, joka kertoo jännitteen suuruuden. Tasajännitettä mitattaessa käytetään DC-asetusta, vaihtojännitteessä AC-asetusta. Kodin pistorasioissa mitataan tyypillisesti vaihtojännitettä, paristoissa ja akuissa taas tasajännitettä.
Miten virran mittaus eroaa jännitteen mittauksesta?
Virran mittaus vaatii, että virtapiiri avataan ja mittari asetetaan virran kulkureitille. Tämä eroaa jännitteen mittauksesta, jossa laite vain tarkkailee kahden pisteen välistä eroa. Ennen mittausta on valittava oikea virta-alue, jotta mittari ei ylikuormitu. Pienissä elektroniikkapiireissä mitataan usein milliampeereja, kun taas ajoneuvojen sähköjärjestelmissä virrat voivat olla moninkertaisia. Virran mittauksessa on syytä edetä rauhallisesti, koska virheellinen kytkentä voi vaurioittaa sekä mittaria että mitattavaa laitetta.
Mitä resistanssin mittauksessa pitää huomioida?
Resistanssia mitataan yleensä silloin, kun halutaan tarkistaa, onko johto, vastus tai muu komponentti ehjä. Mittaus tehdään ilman jännitettä, joten virtapiiri on katkaistava ja laite irrotettava mahdollisista virtalähteistä. Kun mittari asetetaan vastusalueelle ja mittapäät koskettavat komponentin päitä, näyttö kertoo resistanssin ohmeina. Jos lukema on hyvin lähellä nollaa, yhteys on suora ja johtava, jos taas arvo on ääretön tai hyvin suuri, kyseessä voi olla katkos tai palanut osa. Näin resistanssimittaus auttaa paikantamaan piirin heikkoja kohtia.
Miksi yleismittarissa on usein jatkuvuus- ja dioditestaustoiminnot?
Jatkuvuustesti on kätevä silloin, kun halutaan nopeasti tarkistaa, kulkeeko virta kahden pisteen välillä. Mittari antaa yleensä äänimerkin, jos yhteys on olemassa, mikä nopeuttaa esimerkiksi johtosarjojen läpikäyntiä. Dioditestaustoiminto on suunniteltu puolijohdekomponenttien tarkistamiseen. Sen avulla voi varmistaa, että diodi johtaa vain toiseen suuntaan eikä ole oikosulussa tai poikki. Näiden lisätoimintojen ansiosta yleismittari soveltuu hyvin myös elektroniikkakorjauksiin ja piirilevyjen tarkempaan tutkimiseen.
Milloin yleismittarissa tarvitaan automaattista aluevalintaa?
Automaattinen aluevalinta helpottaa mittaamista tilanteissa, joissa mitattavan arvon suuruusluokka ei ole etukäteen selvillä. Mittari hakee sopivan alueen itse, jolloin käyttäjän ei tarvitse arvailla oikeaa asetusta. Tämä vähentää virhelukemien riskiä ja nopeuttaa työtä, varsinkin jos mittauksia tehdään peräkkäin useista kohdista. Manuaalinen aluevalinta voi silti olla hyödyllinen, kun halutaan nopeampi vaste tai tarkempi kontrolli mittausalueesta. Molemmilla tavoilla on oma paikkansa, ja moni käyttäjä päätyy hyödyntämään niitä rinnakkain.
Miten yleismittaria kannattaa säilyttää ja huoltaa?
Yleismittarin käyttöikä pitenee, kun laitetta käsitellään rauhallisesti ja säilytetään kuivassa paikassa. Mittajohdot kannattaa tarkistaa säännöllisesti, sillä kuluneet tai murtuneet johdot voivat aiheuttaa virheellisiä mittauksia. Paristot on hyvä vaihtaa ajoissa, jotta mittari ei sammu kesken työn tai näytä epätarkkoja arvoja heikon virran vuoksi. Laitteen kotelo ja näyttö voi pyyhkiä kevyesti pehmeällä liinalla, jotta lika ei pääse kertymään painikkeiden ympärille. Kun perushuolto on kunnossa, mittari pysyy luotettavana pitkään.
Voiko yleismittarilla tehdä mittauksia kotona ilman sähköalan koulutusta?
Moni käyttää yleismittaria kotona ilman varsinaista sähköalan koulutusta, ja se on mahdollista, kunhan noudattaa perusohjeita. Pienjännitteisten laitteiden, paristojen ja elektroniikkakytkentöjen mittaus on yleensä melko suoraviivaista. Suurjännitteisten kohteiden, kuten kiinteiden sähköasennusten, kanssa on sen sijaan syytä olla varovainen, ja monissa tapauksissa työ kuuluu ammattilaiselle. Kun oma osaaminen ja rajat tunnistetaan, yleismittarista tulee hyödyllinen apuväline ilman tarpeetonta riskinottoa.
Miten aloittelijan kannattaa opetella yleismittarin käyttöä?
Yleismittarin käyttöä voi harjoitella turvallisesti aloittamalla matalajännitteisistä kohteista, kuten paristoista ja pienistä elektroniikkasarjoista. Ensin voi opetella lukemaan jännitteen ja vertaamaan tulosta pariston nimellisarvoon. Sen jälkeen voi kokeilla resistanssin mittausta irtonaisista vastuksista tai johdoista, jolloin oppii tunnistamaan ehjän ja katkenneen yhteyden. Kun perusmittaukset sujuvat, voi siirtyä vähitellen laajempiin kytkentöihin. Rauhallinen eteneminen ja mittarin käyttöohjeen lukeminen auttavat muodostamaan rutiinin, jonka varaan myöhemmät taidot rakentuvat.
