Dieselmoottorin kuntoa arvioitaessa puristuspainemittaus on usein ensimmäisiä asioita, joista kannattaa lähteä liikkeelle. Se kertoo paljon siitä, tiivistääkö sylinteri kuten pitää, ja voiko ongelmien taustalla olla esimerkiksi kuluneita renkaita, venttiilivuotoa tai kannentiivisteen heikkenemistä. Käytännössä mittaus onnistuu kuitenkin vain niin hyvin kuin työkalut sen sallivat: sopivat liittimet, tiiviit kytkennät ja selkeä mittari ratkaisevat, tuleeko tuloksista käyttökelpoisia vai pelkkää arvailua.
Alapuolella käyn läpi 18-osaisen dieselmoottoreille tarkoitetun puristuksen testaussarjan ja sen käytön arjessa: miten setti on koottu, millainen tuntuma osissa on, ja mitä huomioita syntyy juuri mittaustilanteessa. Tarkastelun kohteena on Brilliant Toolsin sarja, mutta näkökulma pysyy käytännönläheisenä – miltä kokonaisuus näyttää silloin, kun sitä käyttää kiireessä tallissa, eri moottoreilla ja erikokoisilla kierteillä.
Mukana on myös kokemuksia siitä, mihin sarja sopii erityisen hyvin ja missä vastaan tulee rajoja. En keskity pelkkiin spekseihin, vaan siihen, miten osat istuvat, kuinka helposti vuotoja syntyy, ja miten luotettavalta mittaus tuntuu toistettuna. Jos olet etsimässä puristustesteriä dieselille tai haluat vertailla, mitä 18-osainen setti oikeasti tarjoaa, tämä johdanto vie suoraan olennaiseen.
Puristuksen testaussarja diesel-moottoreille 18-os Brilliant Tools testissä

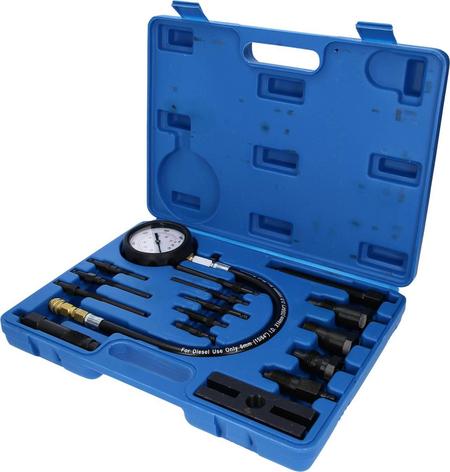

Tämä 18-osainen Brilliant Toolsin puristuksen testaussarja on tarkoitettu dieselmoottorin kompressiopaineen mittaamiseen tilanteissa, joissa moottorin kuntoa halutaan arvioida mahdollisimman selkeästi mittaustulosten perusteella. Kompressiomittaus on käytännöllinen tapa hahmottaa esimerkiksi käyntihäiriöiden tai käynnistysvaikeuksien taustaa, koska se kertoo sylinterikohtaisesta paineenmuodostuksesta ilman, että moottoria tarvitsee purkaa auki enempää kuin mittauksen asennus vaatii.
Sarjan manometri kattaa mittausalueen 0–70 bar eli 0–1.000 psi, joten se soveltuu dieselmoottoreille tyypillisiin paineisiin. Mittausletkun pituus on 36 cm, mikä helpottaa työskentelyä ahtaammissakin moottoritiloissa, kun mittari voidaan sijoittaa luettavaan paikkaan. Mukana oleva integroitu paineenpoistoventtiili tuo mittaukseen sujuvuutta, sillä paineen voi purkaa hallitusti mittausten välillä ilman ylimääräistä irrottelua.
Yhteensopivuutta on haettu useisiin ajoneuvomalleihin erilaisten sovittimien kautta. Sarjassa on hehkutulpan kierteisiin tarkoitettuja sovittimia ja lisäksi ruiskutussuuttimen kierteisiin sopivia sovittimia, ja kaikissa sovittimissa on pikaliitäntä, jotta osien vaihtaminen pysyy nopeana mittaustilanteessa. Kun samaan settiin on koottu useita yleisiä kierretyyppejä ja pituuksia, mittaus onnistuu usein ilman erillisten lisäosien metsästämistä.
Toimitussisältöön kuuluu hehkutulpan kierteen sovittimet M10 x 1,0 x 83 mm, M10 x 1,0 x 91 mm, M10 x 1,0 x 10,2 cm, M10 x 1,0 x 11,3 cm, M10 x 1,0 x 11,9 cm, M10 x 1,25 x 64 mm, M10 x 1,25 x 13,5 cm ja M12 x 1,25 x 47 mm. Suutinkierteen sovittimet ovat M22 x 1,5 x 11,8 cm, M20 x 1,5 x 75 mm, M22 x 1,5 x 73 mm, M24 x 1,5 x 88 mm ja M24 x 2,0 x 63 mm.
Brilliant Tools on KS TOOLS -taustainen työkalusarja, joka on suunniteltu arkiseen korjaamo ja huoltotyöhön. Käytännössä tämä näkyy siinä, että mukana on nimenomaan mittausta varten oleelliset osat, selkeä mitta-asteikko ja toiminnallisuudet, jotka tukevat toistettavaa testausta. Kun tavoitteena on tehdä moottorin tilasta perusteltu arvio mittaamalla, tämän tyyppinen kompression testaussarja toimii suorana työkaluna siihen tarkoitukseen.
Puristuksen testaussarja diesel-moottoreille 18-os Brilliant Tools helppokäyttöisyys
Dieselmoottorin kuntoa arvioidaan usein kompression kautta, koska puristuspaine kertoo nopeasti, miten sylinterit, männänrenkaat ja venttiilit käytännössä tiivistävät. 18-osainen Brilliant Tools BT581000 -kompression testaussarja on tarkoitettu juuri tähän, eli puristuspaineen mittaamiseen dieselmoottoreissa tavalla, joka sopii sekä säännölliseen korjaamotyöhön että tilanteisiin, joissa halutaan varmistaa moottorin yleiskunto ennen suurempia toimenpiteitä. Kun mittaus tehdään oikein ja olosuhteet pidetään samoina sylinteristä toiseen, tuloksista saa käyttökelpoisen pohjan jatkodiagnostiikalle.
Sarjan käytettävyyttä parantaa selkeä manometri, jonka mittausalue on 0–70 bar eli 0–1.000 psi. Näin sama mittari kattaa tyypilliset dieselmoottorien kompressiotasot ilman, että lukema jää asteikon ääripäihin. Mittaukseen liittyvä käytännön sujuvuus näkyy myös 36 senttimetrin letkussa, joka antaa hieman liikkumavaraa ahtaissa moottoritiloissa ja helpottaa mittarin asettelua luettavaan asentoon. Integroitu paineenpoistoventtiili on arjessa pieni mutta tärkeä yksityiskohta, koska sen avulla paine saadaan hallitusti pois mittauksien välillä ilman turhaa irrottelua ja ilman, että seuraava lukema vääristyy edellisen mittauksen jäännöspaineesta.
Monelle käyttäjälle ratkaisevaa on se, kuinka laajasti sama sarja sopii eri ajoneuvoihin. Tässä kokonaisuudessa mukana tulee useita sovittimia sekä hehkutulpan kierteille että ruiskutussuuttimen kierteille, ja jokaisessa sovittimessa on pikaliitäntä. Pikakiinnitys tekee työskentelystä johdonmukaista, kun kokoonpanoa ei tarvitse joka vaiheessa rakentaa uudelleen kierteitä varoen, vaan liitokset napsahtavat paikoilleen samalla logiikalla. Sovitinvalikoima kattaa hehkutulpan kierrekokoja M10 x 1,0 eri pituuksilla, M10 x 1,25 eri pituuksilla sekä M12 x 1,25, ja suutinkierteen sovittimissa on vaihtoehtoja kuten M20 x 1,5 sekä useita M22- ja M24-kokoja eri pituuksilla. Käytännössä tämä tarkoittaa, että sama mittauslaite on helpompi sovittaa eri moottoriperheisiin ilman, että jokaiseen automalliin täytyy etsiä erillistä ratkaisua.
Kun kompressiot mitataan järjestelmällisesti, laitteiston helppokäyttöisyys näkyy ennen kaikkea siinä, että mittaaminen pysyy toistettavana. Sarja on rakennettu nimenomaan mittausta ja arviointia varten, ei pelkkää yksittäistä lukemaa varten, joten se tukee vertailua sylinterien välillä ja auttaa huomaamaan poikkeamat, jotka voivat selittää käynnistysvaikeuksia, epätasaista käyntiä tai tehon puutetta. Tällaisessa työssä välineiden peruslaatu ja liitosten varmuus merkitsevät usein enemmän kuin mikään yksittäinen ominaisuus, koska pienet vuodot tai epäselvä asteikko tekevät tuloksista nopeasti epäluotettavia. Tässä sarjassa kokonaisuus on suunniteltu niin, että mittaus pysyy käytännönläheisenä ja tulkinta mahdollisimman suoraviivaisena.
Kenelle Puristuksen testaussarja diesel-moottoreille 18-os Brilliant Tools sopii?
Tämä sarja sopii henkilölle, joka huoltaa tai vianetsii dieselmoottoreita ja haluaa mitata kompressiopaineen luotettavasti ilman, että tarvitsee arvailla moottorin kuntoa. Se on luonteva valinta pienkorjaamolle ja aktiiviselle harrastajalle, jolla on useampia ajoneuvoja tai joka tekee mittauksia eri automalleista, koska mukana tulee useita hehkutulppa- ja suutinadaptereita pikaliitännöillä.
Laite on käytännöllinen myös silloin, kun tarkoitus on verrata sylinterien välisiä eroja ja arvioida, onko ongelma todennäköisemmin puristuksissa, suuttimissa vai hehkutuksessa. 0–70 bar mitta-alue riittää tyypillisiin dieselmoottorien kompressiomittauksiin, ja integroitu paineenpoistoventtiili helpottaa toistomittauksia, kun mittaus tehdään useaan sylinteriin peräkkäin.
Plussat
- Laaja 18-osainen kokonaisuus, jossa on adaptereita sekä hehkutulpan että ruiskutussuuttimen kierteen kautta mittaamiseen.
- Manometrin mitta-alue 0–70 bar / 0–1000 psi sopii dieselmoottoreille.
- Paineenpoistoventtiili tekee mittaamisesta sujuvampaa, kun painetta ei tarvitse purkaa irrottamalla liittimiä.
- Pikaliitännät nopeuttavat adapterien vaihtoa ja vähentävät säätämistä työn aikana.
- 36 cm letku auttaa sijoittamaan mittarin sellaiseen asentoon, että lukema on helpompi nähdä.
Miinukset
- Adapterivalikoimasta huolimatta kaikki erikoisemmat moottoriversiot eivät välttämättä osu suoraan mukana tuleviin kierteisiin.
- Sarja on dieselpainotteinen, joten bensiinimoottorien puristusmittauksiin se ei ole suoraan oikea valinta.
- Letkun pituus voi ahtaissa moottoritiloissa tuntua joko sopivalta tai hieman rajoittavalta riippuen mittauskohdasta.
- Oikean adapterin valinta vaatii hetken tarkistamista, jos moottorityypit vaihtelevat usein.

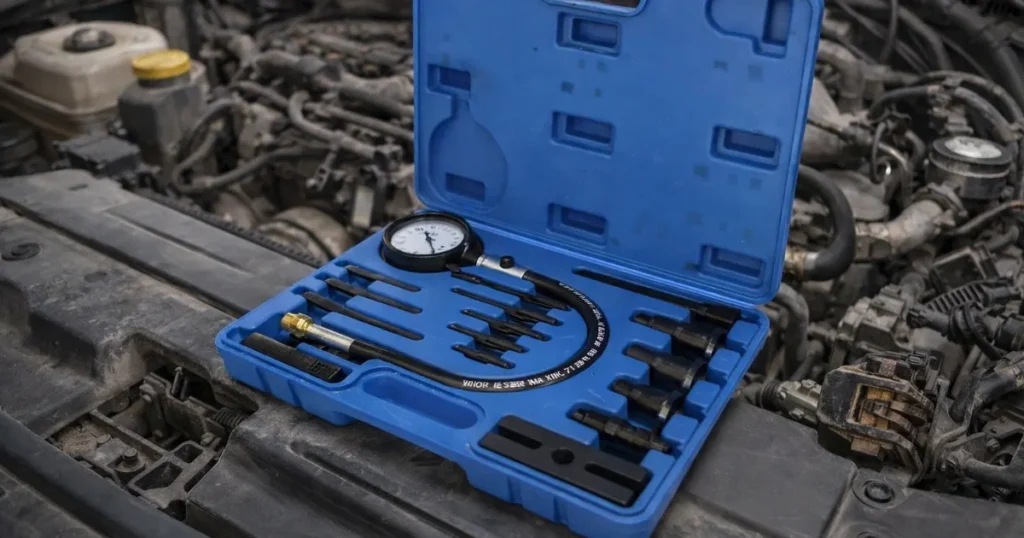

Puristuksen testaussarja diesel-moottoreille 18-os Brilliant Tools kokemuksia
Dieselmoottorin kompressiopaineen mittaus osuu usein ajankohtaan, jolloin halutaan selvittää käynnistysvaikeuden, epätasaisen käynnin tai tehon puutteen juurisyy ilman arvailua. Puristuksen testaussarja on siinä mielessä käytännöllinen työkalu, että se antaa nopeasti vertailukelpoista dataa sylinterien kunnosta ja mahdollisista vuodoista. Brilliant Tools BT581000 on 18-osainen kokonaisuus, joka on suunniteltu nimenomaan dieselmoottoreille ja eri automalleja silmällä pitäen.
Sarjan ydin on manometri, jonka mittausalue on 0–70 bar (0–1.000 Psi). Mittaus tehdään letkun kautta, jonka pituus on 36 cm, ja kokonaisuus on varustettu integroidulla paineenpoistoventtiilillä. Käytännössä tämä helpottaa sarjatyötä, kun mittaus toistetaan useammalle sylinterille, ja mittarin paine saadaan laskettua hallitusti ennen seuraavaa mittausta.
Mihin sarja soveltuu arjessa
Kompression mittaaminen ei ole pelkkää lukeman tuijottamista. Sarja mahdollistaa ammattimaisen testauksen ja arvioinnin, kun mitataan jokaisen sylinterin paine samalla tavalla, samoilla kierroksilla ja mahdollisimman yhtenäisillä olosuhteilla. Jos yksittäinen sylinteri jää selvästi muista, on helpompi rajata vikaa esimerkiksi venttiileihin, männänrenkaisiin tai tiivisteisiin. Toisaalta, jos kaikki sylinterit ovat tasaisesti matalat, katse siirtyy usein mittausolosuhteisiin, ajoitukseen tai yleiseen kulumiseen.
Sovittimet ja liitännät
BT581000 sisältää testityökalut monille eri ajoneuvomalleille. Mukana on 8 hehkutulpan kierteen sovitinta sekä 5 ruiskutussuuttimen sovitinta. Kaikissa sovittimissa on pikaliitäntä, mikä vähentää säätämistä ja nopeuttaa työskentelyä, kun sopiva adapteri on löytynyt moottoriin.
Toimitussisältö:
- Hehkutulpan kierteen sovitin:
- M10 x 1,0 x 83 mm
- M10 x 1,0 x 91 mm
- M10 x 1,0 x 10,2 cm
- M10 x 1,0 x 11,3 cm
- M10 x 1,0 x 11,9 cm
- M10 x 1,25 x 64 mm
- M10 x 1,25 x 13,5 cm
- M12 x 1,25 x 47 mm
- Suutinkierteen sovitin:
- M22 x 1,5 x 11,8 cm
- M20 x 1,5 x 75 mm
- M22 x 1,5 x 73 mm
- M24 x 1,5 x 88 mm
- M24 x 2,0 x 63 mm
Muutama huomio käytön sujuvuudesta
Kun mittaus tehdään hehkun tai suuttimen reiästä, sovittimen istuvuus ja letkun hallittavuus ratkaisevat yllättävän paljon. 36 cm letku antaa tilaa asettaa mittaria järkevään paikkaan, eikä mittaria tarvitse roikottaa moottorin päällä. Paineenpoistoventtiili puolestaan vähentää pientä sähläystä, kun mittaus tehdään useita kertoja peräkkäin ja lukemat halutaan nollautumaan ilman irrotuksia.
Brilliant Tools -taustasta mainitaan usein, että työkalut ovat “powered by KS TOOLS”. Käytännössä tämä näkyy yleensä siinä, että sarja on ajateltu korjaamotyön rytmiin, eikä pelkäksi kertakäyttöiseksi mittariksi. Silti kokonaisuus pysyy melko suoraviivaisena, mikä sopii myös harrastajalle, kunhan moottorikohtaiset työvaiheet ovat hallussa.
Käyttäjäkokemuksia (3 satunnaista suomalaista etunimeä)
Janne: Mittasin tällä vanhemman dieselpakun sylinterit ja sain lukemat ylös nopeasti, kun sopiva hehkusovitin löytyi heti. Pikaliitännät tekivät vaihdosta sujuvaa, eikä mittaria tarvinnut irrotella jokaisen vedon jälkeen.
Saara: Minulle iso plussa oli paineenpoistoventtiili, koska pystyin tekemään saman testin useamman kerran ja vertaamaan tuloksia rauhassa. Mittarin asteikko on selkeä, joten lukeminen onnistui myös ahtaassa konehuoneessa.
Mikko: Käytin suutinsovittimia uudemmassa dieselissä ja arvostin sitä, että sarjassa oli valmiiksi useampi kierre ja pituus. Letkun pituus oli sopiva, mittari pysyi kädessä hyvässä asennossa eikä jäänyt tielle.
Usein kysytyt kysymykset Puristuksen testaussarja diesel-moottoreille 18-os Brilliant Tools
Mikä puristuksen testaussarja on ja mihin sitä käytetään dieselmoottorissa?
Puristuksen testaussarja on mittausvälineistö, jonka avulla voidaan mitata dieselmoottorin sylintereissä syntyvää puristuspainetta. Mittaustulos auttaa arvioimaan moottorin kuntoa, koska puristus liittyy suoraan palotapahtuman edellytyksiin. Kun puristukset ovat selvästi pielessä, taustalla voi olla esimerkiksi kuluneita männänrenkaita, venttiilivuotoa tai sylinterikannen tiivisteeseen liittyvä ongelma.
Mitä tarkoittaa, että sarja on 18-osainen?
18-osaisuus viittaa siihen, että pakkauksessa on useita eri osia mittausta varten. Yleensä mukana on mittari, letkuja ja liittimiä tai sovitteita, joiden avulla sarjan saa kytkettyä erilaisten moottorien mittauspisteisiin. Ajatus on, että samalla sarjalla pystyy tekemään mittauksen useammassa ajoneuvossa ilman, että jokaista moottorityyppiä varten tarvitsisi erillistä työkalua.
Miten puristusmittaus dieselmoottorista tehdään käytännössä?
Mittaustapa riippuu moottorista ja siitä, liitytäänkö hehkutulpan vai suuttimen kautta. Yleinen periaate on sama: moottori estetään käynnistymästä, mittauslaite kytketään sylinteriin sopivalla sovitteella ja moottoria pyöritetään startilla, kunnes mittari näyttää vakiintuneen arvon. Mittaus toistetaan jokaiselle sylinterille samalla tavalla, jotta luvut ovat vertailukelpoisia.
Kuuluuko puristusmittaus tehdä kylmälle vai lämpimälle moottorille?
Monissa ohjeissa mittaus suositellaan tehtäväksi käyttölämpöiselle moottorille, koska tiivistyminen, öljyn viskositeetti ja metallien lämpölaajeneminen vaikuttavat tuloksiin. Kaikissa tilanteissa moottoria ei kuitenkaan voi tai kannata lämmittää, jolloin mittaus tehdään kylmänä ja tuloksia tulkitaan sen mukaan. Paras käytäntö on seurata ajoneuvon valmistajan ohjetta, jos se on saatavilla.
Miten tuloksia tulkitaan, jos puristuspaineluvut vaihtelevat?
Yksittäinen lukema kertoo vähemmän kuin sylinterien välinen vertailu. Jos yksi sylinteri jää selvästi muista, se viittaa paikalliseen vikaan kyseisessä sylinterissä. Jos kaikki arvot ovat matalat, voi kyse olla yleisestä kulumisesta, mittausolosuhteista tai mittaustavasta. Tulkinnassa huomioidaan myös valmistajan ilmoittamat viitearvot, koska dieselmoottoreiden tavoitetasot vaihtelevat rakenteen mukaan.
Voiko puristusmittarin lukema olla väärä, vaikka moottori olisi kunnossa?
Voi. Vuotava liitos, vääränlainen sovite tai liian lyhyt pyöritysaika voi laskea lukemia. Myös akkujen heikko kunto voi hidastaa startin pyörimisnopeutta, mikä vaikuttaa siihen, miten nopeasti paine nousee mittauksessa. Siksi mittaus kannattaa tehdä huolellisesti ja varmistaa, että liitokset ovat tiiviit ja pyöritysnopeus riittävä.
Mitä eroa on mittaamisella hehkutulpan ja suuttimen kautta?
Hehkutulpan kautta mittaaminen on monissa moottoreissa suoraviivainen tapa, koska hehkutulppa on usein helpommin irrotettavissa kuin suutin. Suuttimen kautta mittaaminen voi olla tarpeen joissain rakenteissa tai silloin, kun mittaussarjan sovitteet on tarkoitettu juuri siihen. Käytännön ero näkyy lähinnä sovitteissa ja työmäärässä, ja molemmissa tapauksissa tavoite on sama: saada mittari yhteyteen palotilan kanssa mahdollisimman tiiviisti.
Mitä tarkoittaa nimi Brilliant Tools tässä yhteydessä?
Brilliant Tools on tuotenimi, jonka alla myydään erilaisia käsityökaluja ja mittausvälineitä. Tässä yhteydessä se viittaa siihen, että kyseinen puristuksen testaussarja on kyseisen brändin valikoimassa. Itse mittauksen kannalta keskeistä on, että sarja sopii mitattavaan moottoriin ja että mittari sekä liittimet toimivat tiiviisti ja luotettavasti.
Kenelle dieselmoottorin puristuksen testaussarja sopii?
Se sopii henkilölle, joka tekee moottorin vianhakua, kun käyntiongelmien syy ei selviä pelkällä vikakoodien luvulla tai silmämääräisellä tarkastuksella. Puristuksen mittaus on hyödyllinen myös silloin, kun arvioidaan käytetyn moottorin kuntoa tai halutaan rajata ongelma mekaaniseen puoleen polttoaine- ja sytytysjärjestelmien sijasta, vaikka dieselissä kyse onkin ruiskutuksesta ja hehkutuksesta.
Mitä turvallisuusasioita mittauksessa kannattaa huomioida?
Moottorin pyörittäminen startilla ja osien irrottaminen vaatii huolellisuutta. On hyvä varmistaa, ettei moottori pääse käynnistymään mittauksen aikana ja että polttoaineen syöttö sekä hehkutus ovat kytketty pois ohjeiden mukaan. Lisäksi kuumat osat, polttoainejärjestelmän paine ja mahdolliset roiskeet edellyttävät suojavarusteita ja rauhallista työskentelyä.
